數控機床里的打刀缸起到了什么作用?
發布人:管理者 發布時間:2021-01-11打刀缸主要是用于加工中心機床、數控銑床刀具自動或半自動交換機構中的主軸打刀,還可作為夾具及其他機構的夾緊裝置。30#主軸一般選用2.0T的打刀缸。40#主軸一般選用3.5T的打刀缸。50#主軸一般選用6T的打刀缸。
數控機床主軸會配置打刀缸“氣缸”,用來幫助上下刀柄。在上刀柄時打刀氣缸通過拉缸夾緊刀頭,在下刀時,通過“吹氣”的方式,將刀頭松開,便于便于換刀。
打刀缸是一種增力氣液轉換裝置,壓縮空氣作用于氣缸活塞,產生推力,推動油缸活塞,使高于壓縮空氣數倍的油壓作用于壓桿,產生推力,實現機械裝置的動作。
打刀缸主要是用于加工中心機床、數控銑床刀具自動或半自動交換機構中的主軸打刀,還可作為夾具及其他機構的夾緊裝置。
當數控加工中心打刀氣缸運行途中發生停止故障
(1)檢查負載與打刀氣缸軸線是否同心,如不同心,可使用浮動接頭連接負載。
(2)檢查打刀氣缸內是否混入固態污染物,如有污染物需進行清理,同時要改善氣源產生空氣的質量。(3)檢查打刀氣缸內密封圈是否損壞,如損壞應進行更換。(4)檢查負載導向情況,如導向不良應重新調整負載的導向裝置。

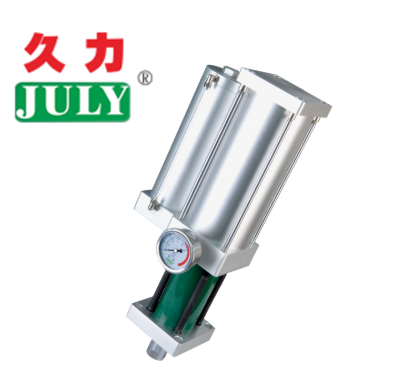

久力打刀缸是一款直壓式增壓缸,配有亞德客電磁閥換向,前桿伸出時可吹氣,清潔加工碎屑。裝有位移感應開關可調節行程,調整打刀行程。油壓缸身經硬膜處理,耐磨、散熱快,低能耗、低成本、安裝容易,高速增壓,速度快。
